Který je lepší kónický nebo paralelní dvoušnekový extrudér?

Při výběru mezi kónickým a paralelním dvoušnekovým extrudérem závisí odpověď na vaší konkrétní aplikaci. Pro zpracování tvrdého PVC, PVC profilů, trubek a dřevoplastových kompozitů kónický dvojitý šroub extruder je obecně výhodným řešením díky svému vynikajícímu výstupnímu tlaku, samočistícímu chování v podávací zóně a kompaktní konstrukci nízkorychlostního pohonu. Paralelní dvoušnekové extrudéry nabízejí výhody při míchání, reaktivním vytlačování a výrobě vysoce plněných předsměsí, kde jsou prioritou delší poměry L/D šneku a modulární konstrukce šneku. Tento článek se zaměřuje na kónický dvojitý šnek a do hloubky vysvětluje, proč funguje tak dobře v široké škále úloh vytlačování termoplastů.

Systém kónického dvojitého šneku je definován dvěma do sebe zapadajícími šneky, které se zužují od velkého průměru na vstupním konci k menšímu průměru na výstupním konci. Tato geometrie vytváří přirozenou kompresní zónu, která efektivně vytváří tlak taveniny, aniž by se spoléhala pouze na rychlost šneku. Výsledkem je nižší provozní teploty, snížené smykové napětí a šetrnější zpracování materiálu ve srovnání s vysokorychlostními paralelními systémy, díky čemuž je kónický design ideální pro materiály citlivé na teplo, jako je tuhé PVC a kompozity z dřevěných vláken.

Zhoushan Microwave Šroub Machinery Co., Ltd. vyrábí kónické dvojité šrouby v širokém rozsahu poměrů průměrů včetně 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/145, 81,8 mm a 81,8 mm Každá velikost je k dispozici s přizpůsobenými kompresními poměry přizpůsobenými konkrétním polymerním formulacím a geometriím produktu. Společnost vyrábí součásti přesných šroubových hlavně od roku 1990 a vyváží na trhy včetně Spojených států, Německa, Dubaje, Vietnamu a Thajska.

Přehled produktu: Kónický dvoušroubový design a materiály

Mechanický výkon kónického dvojitého šroubu je neoddělitelný od materiálu, ze kterého je vyroben, a přesnosti jeho výroby. Mikrovlnná trouba Zhoushan používá Legovaná ocel 38CrMoALA jako základní materiál pro jeho kónické dvojité šrouby. Tato ocel třídy nitridace je široce uznávána v průmyslu plastikářských strojů pro svou vynikající kombinaci houževnatosti jádra a tvrdosti povrchu po nitridační úpravě.

Po procesu nitridace dosáhne povrch šroubu tvrdosti HV 950 až 1000 s hloubkou nitridace 0,45 až 0,7 mm. Hodnocení křehkosti je udržováno na úrovni 1 nebo nižší, což zabraňuje mikropraskání při cyklickém zatížení. Drsnost povrchu je udržována na Ra 0,4, což snižuje tření mezi taveninou a šnekovým kanálem, což snižuje energetické ztráty a zlepšuje povrchovou úpravu vytlačovaných výrobků. Tolerance přímosti šroubu je 0,015 mm, což zajišťuje plynulé otáčení při provozních rychlostech bez opotřebení hlavně způsobeného vibracemi.

Pro aplikace vyžadující ještě vyšší odolnost proti oděru, volitelně dvouslitinová tvrdá povrchová vrstva s tvrdostí 60 až 70 HRC lze aplikovat. Kromě toho krok chromování po nitridaci přidá vrstvu o tloušťce 0,05 až 0,10 mm s tvrdostí přesahující 900 HV. Tato chromová vrstva poskytuje ochranu proti korozi proti agresivním polymerům, jako je chlorované PVC a sloučeninám zpomalujícím hoření obsahující halogenované přísady.

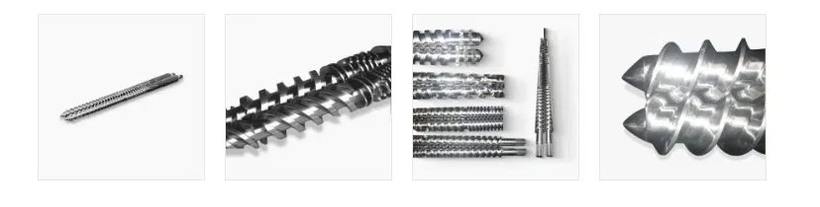

Produkty s kónickým dvojitým šroubem vyráběné společností Zhoushan Microwave Screw Machinery Co., Ltd. - jednotlivé šrouby, paralelní dvojité šrouby a kónické sady dvojitých šroubů zobrazené vedle detailu příčného řezu letu.

Pracovní princip dvoušnekového extrudéru: Jak funguje kónický design

Pochopení principu fungování dvoušnekového extrudéru je zásadní pro výběr správného zařízení a optimalizaci parametrů procesu. V kónickém dvoušnekovém extrudéru jsou dva souběžně se otáčející nebo protiběžné šneky instalovány uvnitř přizpůsobeného kuželového válce. Šneky do sebe zapadají a vytvářejí pozitivní dopravní akci, která posouvá materiál z násypky směrem k matrici.

Vstupní zóna s velkým průměrem poskytuje velkorysý sací objem, což umožňuje stroji zpracovávat objemné granule, prášky a špatně tekoucí suché směsi PVC. Jak se materiál pohybuje směrem k výstupnímu konci s menším průměrem, hloubka kanálu se zmenšuje a dostupná plocha průřezu se zužuje, což vytváří kompresní tlak, aniž by vyžadoval příliš vysoké otáčky šroubu . Tento nízkorychlostní provoz s vysokým kroutícím momentem je definující charakteristikou kónického dvoušnekového designu a přímo přispívá k řízení teploty taveniny a energetické účinnosti.

Smykové zahřívání v kónickém dvojitém šneku je distribuováno po delší efektivní délce vzhledem k výstupnímu průměru, což dává tepelné energii více času na vyrovnání v tavenině, než dosáhne matrice. Geometrie zabírajících letů také vytváří samostírací akci, která nepřetržitě odstraňuje materiál z povrchů šroubů, čímž zabraňuje lokalizovanému přehřátí nebo degradačním kapsám. To je zvláště důležité při zpracování PVC, které začíná degradovat a odbarvovat se při teplotách nad přibližně 200 stupňů Celsia.

Výše uvedené schéma dvoušnekového extrudéru ilustruje, jak kuželová geometrie vytváří zabudovaný kompresní poměr od vstupu přívodu k vytlačovací hlavě. Protože konec s velkým průměrem představuje široký kanál pro přijímání práškových směsí a granulí, problémy s podáváním běžné u jednošnekových strojů jsou do značné míry eliminovány. Výstupní konec s malým průměrem dodává konstantní tlak taveniny do formy s minimálními pulzacemi, což je rozhodující pro výrobu rozměrově stabilních profilů a trubek.

Kónický vs paralelní dvojitý šroub: Přímé technické srovnání

Otázka, co je lepší - kónický nebo paralelní dvoušnekový extrudér - nemá jedinou univerzální odpověď, ale technické rozdíly jsou dobře definované a mohou vést k rozhodnutí. Níže uvedená tabulka shrnuje nejdůležitější parametry na základě publikovaných průmyslových referencí včetně Rauwendaal C., "Polymer Extrusion", 5. vydání a údajů z hlavních technických bulletinů OEM.

Pro výrobu okenních profilů z PVC většina výrobců strojů na celém světě standardně používá systém kónického dvojitého šneku, protože nízká rychlost šneku (typicky 20 až 45 ot./min.) minimalizuje tvorbu třecího tepla a velký přívodní konec může přijímat volně zabalený prášek suché směsi z PVC bez přemostění. Je dosažitelný výkon 200 až 800 kg/h v závislosti na výběru průměru, který pokrývá celý rozsah od maloprofilových extruderů až po velké potrubí.

Velikosti kuželových dvojitých šroubů a výběr poměru průměru

Výběr správné velikosti kónického dvojitého šneku je jedním z nejdůležitějších rozhodnutí ve specifikaci extrudéru. Poměr průměru - vyjádřený jako průměr malého konce dělený průměrem velkého konce - přímo určuje kapacitu točivého momentu, výstupní rychlost a kompresní chování šroubu. Větší průměr na velkém konci zachytí více materiálu na otáčku a může pojmout objemnější vstupní suroviny, zatímco větší průměr na malém konci poskytuje větší výkon taveniny při daném tlaku.

Mikrovlnná trouba Zhoushan nabízí následující standardní poměry průměrů: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 a 92/188 mm . Každá konfigurace je přizpůsobena specifické kuželové hlavni s doplňkovou geometrií vývrtu. Velikosti 80/158 a 92/188 jsou vhodné pro linky na vytlačování trubek s velkým výkonem, zatímco velikosti 45/90 a 50/105 se běžně používají pro aplikace s malým profilem a těsněním oken. Kompresní poměry jsou přizpůsobeny podle vzorce zákazníka, aby se zohlednily rozdíly v objemové hustotě mezi typy suchých směsí PVC, obsah dřevěné moučky ve WPC a aditivní náplně ve směsích technických pryskyřic.

Aplikace: Kde kónické dvojité šrouby poskytují konzistentní výsledky

Systém kónického dvojitého šneku prokázal spolehlivý výkon v celé řadě aplikací zpracování polymerů. Nejvýznamnější komerční využití je ve výrobě tuhé PVC profily pro okenní rámy, dveřní rámy a obklady , kde stálá homogenita taveniny a stabilní vytlačovací tlak jsou předpoklady pro dosažení rozměrových tolerancí v rozmezí 0,1 mm. V těchto aplikacích nízká rychlost šneku a geometrie samostíracího šneku zabraňují degradaci PVC a přísně řízená teplota taveniny zajišťuje rovnoměrný vývoj barvy napříč výrobními sériemi.

Dalším segmentem velkoobjemových aplikací je výroba PVC trubek pro zásobování vodou, kanalizaci a elektrické vedení. Při vytlačování trubek přivádí kónický dvoušnekový extrudér trubkovou matrici s vysoce konzistentní taveninou při tlacích typicky mezi 15 a 30 MPa, což umožňuje, aby se variace tloušťky stěny udržely v rámci specifikací v délkách běhu několika kilometrů. Kombinace energeticky účinný nízkorychlostní provoz a vysoký výstupní tlak činí kónický design ekonomicky atraktivní pro kontinuální výrobu trubek.

Vytlačování dřevoplastových kompozitů je rostoucí aplikací, kde kuželový dvojitý šnek vykazuje zvláštní výhody. Směsi WPC obsahují 40 až 70 procent hmotnosti dřevěné moučky nebo rýžových slupek, díky čemuž jsou vysoce abrazivní. Vstupní zóna velkého průměru dobře zvládá nízkou objemovou hmotnost směsí dřevité mouky a volitelný šnek z dvojité slitiny nebo ekvivalentu Xaloy s tvrdým povrchem poskytuje potřebnou odolnost proti oděru. Profily WPC teras, plotů a obkladů jsou všechny běžně vyráběny na kónických dvoušnekových extrudérech vybavených výstupními kalibračními a chladicími stoly.

• PVC okenní profily a dveřní profily - Vysoká rozměrová přesnost, stabilní teplota taveniny
• PVC vodovodní a drenážní potrubí -- Kontinuální vysokotlaký výstup, těsná tolerance stěny
• Dřevo-plastové kompozity (WPC) -- Účinně zpracovává abrazivní směsi s nízkou hustotou
• PP, PE, ABS granulace a plech -- Šetrné zpracování taveninou zachovává vlastnosti materiálu
• Pěnové PVC a pěnové profily -- Řízený střih vhodný pro chemická pěnidla
• Elektrická vedení a vedení kabelů -- Konzistentní tloušťka stěny během dlouhých výrobních sérií

Energetická účinnost a stabilita procesu: Analýza výkonnosti založená na datech

Měrná spotřeba energie (SEC) je jednou z nejdůležitějších ekonomických metrik při hodnocení vytlačovacích zařízení pro kontinuální výrobu. Vyjadřuje se v kilowatthodinách na kilogram výkonu a přímo ovlivňuje jak provozní náklady, tak uhlíkovou stopu výrobní linky. Typicky dosahují kónické dvoušnekové extrudéry pracující na tuhém PVC Hodnoty SEC 0,12 až 0,22 kWh/kg , ve srovnání s 0,18 až 0,35 kWh/kg pro vysokorychlostní paralelní dvoušnekové konfigurace na stejném materiálu, podle publikovaných srovnávacích studií uvedených v průmyslové literatuře včetně technických dokumentů KraussMaffei Berstorff a SPE ANTEC.

Nižší SEC kónického designu odráží účinnost kuželové geometrie při přeměně točivého momentu motoru na tlak taveniny bez nadměrné rychlosti šneku. Vzhledem k tomu, že otáčky šroubu jsou nízké (často pod 40 ot./min), snižuje se zatížení ložisek a rychlost opotřebení převodovky, čímž se prodlužuje mechanická životnost a snižuje se frekvence údržby. Tepelná stabilita taveniny je také lepší: kolísání teploty taveniny napříč průřezem matrice obvykle zůstává v rozmezí plus minus 2 až 4 stupně Celsia na dobře udržovaném kónickém dvojitém šneku, zatímco paralelní dvojité šnekové linky zpracovávající stejnou sloučeninu mohou vykazovat odchylky 5 až 10 stupňů Celsia na okraji matrice.

Opotřebení a životnost šroubu: Spojnicový graf tvrdosti vs. provozní hodiny

Životnost kónického dvoušneku je funkcí jeho materiálové specifikace, povrchové úpravy a abrazivity jím zpracovávaných směsí. Na základě dlouhodobých provozních údajů sestavených z zpracovatelů plastů může správně specifikovaný a udržovaný kónický dvojitý šroub pracující na standardním tuhém PVC udržet účinné letové vůle (hlaveň-šroub) v rámci konstrukčních tolerancí pro 8 000 až 12 000 hodin provozu . Šrouby s vysoce plněnou směsí WPC nebo uhličitanem vápenatým mohou vyžadovat opravu nebo výměnu po 4 000 až 6 000 hodinách.

Níže uvedená tabulka ukazuje koncepční vztah mezi efektivní povrchovou tvrdostí na špičce šroubu a kumulativními provozními hodinami pro tři úrovně ošetření: standardní nitridovaný, nitridovaný plus chromovaný a dvouslitinový tvrdý povrch. Tento vztah je důležitý pro plánování plánů údržby a pochopení, kdy je výměna šroubů nezbytná pro udržení kvality produktu.

Porovnání radaru: Kónický dvojitý šroub vs Paralelní dvojitý šroub vs Jediný šroub

Radarový graf poskytuje užitečný vícerozměrný pohled na porovnání typů extruderů v rámci klíčových kritérií výkonu, na kterých záleží při průmyslovém zpracování polymerů. Pět níže uvedených os představuje generování výstupního tlaku, řízení teploty taveniny, všestrannost manipulace s krmivem, energetickou účinnost a životnost šneku, přičemž každá z nich je hodnocena na stupnici od 1 do 10 na základě publikovaných technických měřítek a průmyslového konsenzu.

Funkce inteligentního monitorování a řízení teploty

Moderní kónické dvoušnekové extruderové systémy stále více zahrnují monitorování v reálném čase a inteligentní řídicí funkce, které zlepšují stabilitu procesu a umožňují prediktivní údržbu. Mikrovlnná trouba Zhoushan nabízí volitelný pokročilý systém regulace teploty, který monitoruje teploty v zóně válce ve více bodech podél délky šneku, což umožňuje obsluze udržovat přesné profily teploty taveniny přizpůsobené každému složení polymeru. To je zvláště důležité pro tvrdé PVC, kde teplotní odchylky dokonce o 10 stupňů Celsia nad optimálním oknem zpracování mohou vyvolat nevratnou degradaci .

Inteligentní monitorovací systémy současně sledují rychlost šroubu, proud zatížení pohonu, tlak taveniny na vytlačovací hlavě a teploty v zóně válce a zobrazují všechny parametry na rozhraní dotykové obrazovky. Pro každý parametr lze nakonfigurovat prahové hodnoty alarmu, aby upozornily operátory dříve, než odchylka procesu povede k poškození produktu nebo zařízení, které nesplňuje specifikace. Možnost vzdáleného monitorování umožňuje procesním inženýrům kontrolovat provozní data mimo pracoviště a protokoly diagnostiky poruch umožňují analýzu hlavní příčiny přerušení procesu, aniž by vyžadoval, aby byl servisní technik fyzicky přítomen u stroje.

Integrace digitálního monitorování s dobře zavedenou mechanickou spolehlivostí systému kónických dvojitých šroubů vytváří platformu, která podporuje Výrobní cíle Průmyslu 4.0 , včetně sledovatelnosti, statistického řízení procesů a energetického managementu. Pro velkoobjemové výrobce trubek a profilů z PVC, kteří soutěží o kvalitu a efektivitu, představují tyto schopnosti významnou provozní výhodu oproti konfiguracím extruderů bez přístrojů.

O společnosti Zhoushan Microwave Screw Machinery Co., Ltd.

Zhoushan Microwave Screw Machinery Co., Ltd. je profesionální čínský výrobce šroubových sudů a továrna na šroubové extrudéry s více než 10 000 metrů čtverečních výrobní dílny a více než 60 zaměstnanců. Od svého založení v roce 1990 se společnost věnuje výrobě a výzkumu plastových strojů a zároveň zavádí zahraniční technologii a výrobní techniky šroubovacích strojů. Společnost působí jako diverzifikovaná, rozsáhlá profesionální výrobní základna integrující přesné šroubové hlavně a mechanické zpracování se zaměřením na špičkový trh.

Produkty z mikrovlnné trouby Zhoushan jsou vyváženy do Spojených států, Německa, Dubaje, Vietnamu, Thajska a na další trhy. Společnost navázala pevná partnerství s mnoha výrobci plastových strojů a stavebních strojů, kteří slouží jako důležitý dodavatel komponentů šroubových sudů v Číně. Sortiment zahrnuje planetové šneky řady WB-WE, planetové válce a planetové extrudéry; Kónické dvojité šneky série SJS, dvojité sudy a dvoušnekové plastové extrudéry; a SJ série jednošnekové, jednoválcové a jednošnekové plastové extrudéry. Společnost dodržuje zásady důvěryhodnosti a služeb, zavázala se poskytovat zákazníkům vysoce kvalitní produkty za konkurenceschopné ceny .
